項　目	説　明	許	品
耐風火打ち	【計算条件】 の「JIS A 3301」を「考慮する」にした場合に入力します。 耐風火打ちとして考慮する場合にチェックします。	○	－
断面計算する	［耐風火打ち］にチェックが入っている場合に入力します。 座屈の検討、および端部の支圧の検討を行う場合に します。	○	－
材質	［耐風火打ち］にチェックが入っている場合に入力します。 「べいまつ」、「ひのき」、「べいつが」、「すぎ」および 【標準部材・リスト】の ［部材材質］で入力した部材材質のいずれか。	○	－
幅（mm）	［耐風火打ち］にチェックが入っている場合に入力します。 断面計算に用いる断面寸法を入力します。 120mm未満の数値は入力できません。	○	－
せい（mm）		○	－
Lxy（mm）	［耐風火打ち］にチェックが入っている場合に、入り隅部から耐風火打ち端部までの長さ入力します。 説明1.参照	○	－
はりへの埋め込み深さ（mm）	［耐風火打ち］にチェックが入っている場合に、はりへの埋め込み深さを入力します。	○	－

※	ダイアログには、前回設定した内容が表示されます。
※	［耐風火打ち］は【計算条件】の 「JIS A 3301」を「考慮する」にした場合に考慮されます。
※	【計算条件】の 「JIS A 3301」を「考慮しない」にした場合はダイアログは表示されません。

コマンドの下にある▼をクリックするとサブメニューが表示され、コマンドを実行することができます。

［火打ちの配置］ 火打ち材を配置します（操作手順は、操　作 配置を参照）。 ［火打ちの削除］ 火打ち材を削除します（操作手順は、操　作 削除を参照）。

配置

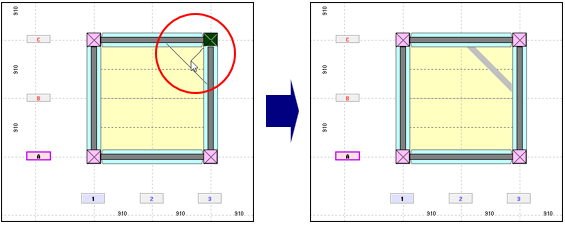

1. 火打ち材を配置したい位置にカーソルを合わせ、 方向をクリックすると、火打ち材が配置されます。



   ※	節点よりやや斜め方向を指示します。

2. 右クリックし、コマンドを解除します。

削除

1. サブメニューから［ 火打ちの削除］を選択します。

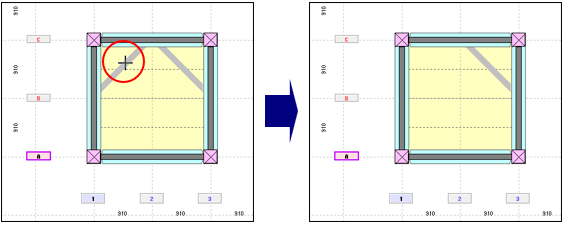

2. 削除したい火打ち材にカーソルを合わせクリックすると、火打ち材が削除されます。

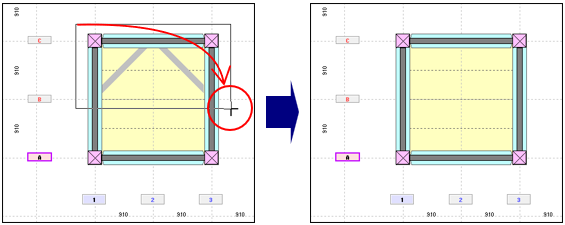

   また、ドラッグしながら削除する範囲を指示すると、一度に複数の火打ち材を削除することができます。

3. 伏図の作業ウィンドウ内を右クリックし、コマンドを解除します。


   ※	キーボードの［Esc］キーを押して、コマンドを解除することもできます。
